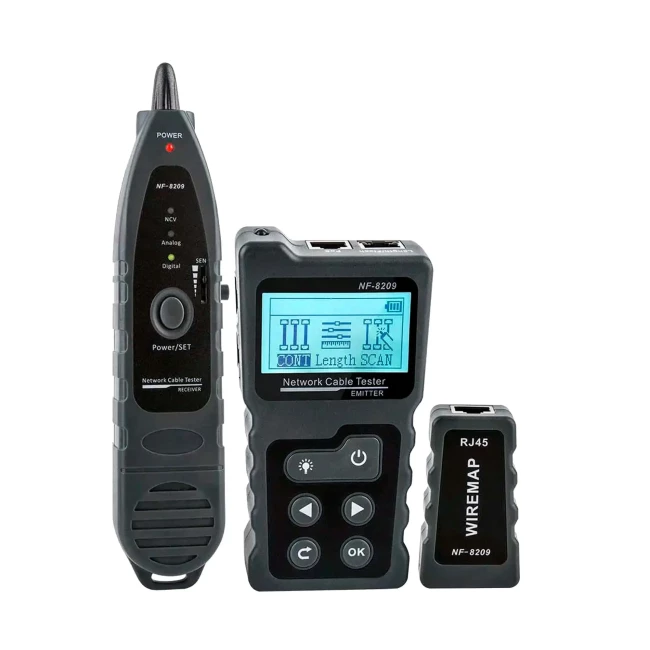

Сетевой кабельный PoE тестер (NF-8209)

NF8209 - кабельный тестер, производства компании Noyafa, с функциями тестирования PoE*, поиском, трассировкой и локализацией повреждений на коммуникационных линиях с расчетом расстояния до обрыва, созданием карты распиновки, измерением напряжения, тока и мощности.

*- Power over Ethernet (PoE, питание через Ethernet) - это сетевая функция, определяемая стандартами IEEE 802.3af и 802.3at. Функция PoE позволяет подавать питание на сетевые устройства по кабелю Ethernet.

Меры предосторожности:

1. Не подключайте к высоковольтным линиям во избежание повреждения тестера.
2. Прочитайте руководство пользователя перед использованием.

Технические характеристики:

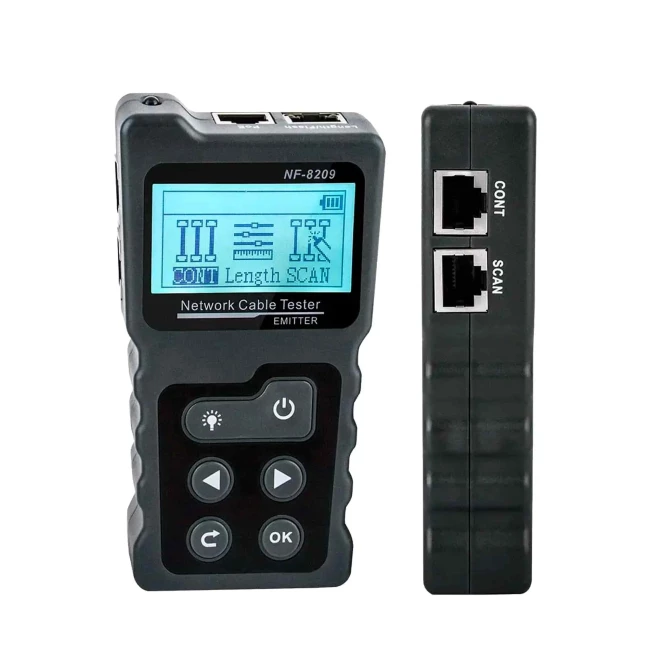

Передатчик:

1. Дисплей: ЖК, 128x64 мм, с яркой подсветкой
2. Защита по напряжению: 48 В
3. Автоотключение: 15 мм / 30 мм / 60 мм

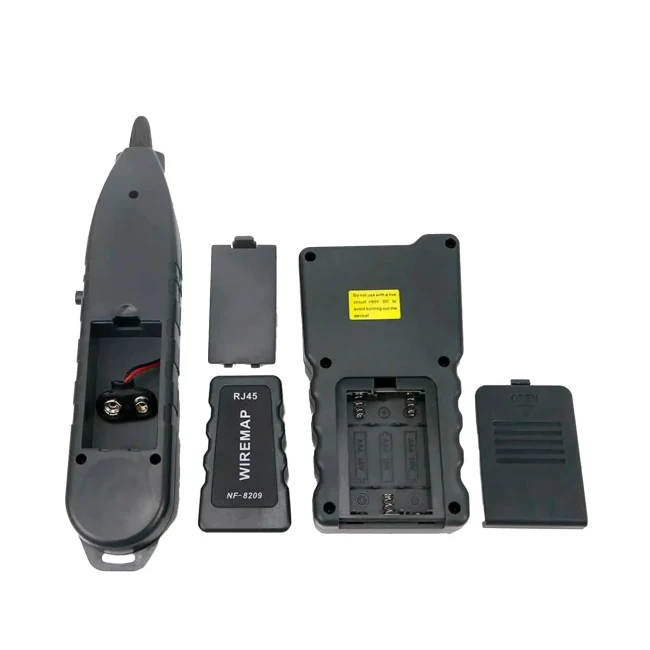

4. Питание: 3 х 1,5 В, "ААА", потребление 150 мА
5. Индикация малого заряда батарей: порог 2,7
6. Габариты: 130 х 70 х 28 мм

Тестирование проводимости и распиновки Wire Mapping:

- тип кабеля: CAT5e, CAT6, CAT6a (STP&UTP)

- максимальное расстояние: 600 метров

- построение распиновки кабеля и тестирование: тестер - удаленный ответчик, тестер - свитч/роутер.

Измерение расстояния до повреждения:

- тип кабеля: CAT5e, CAT6, CAT6a (STP&UTP)

- диапазон расстояний: от 2,5 до 200 метров

- погрешность: 1,6 м

Функция сканирования, трассировки и идентификации:

- тип кабеля: CAT5e, CAT6, CAT6a (STP&UTP)

- частота: 130 кГц.

Тестирование функции PoE:

- диапазон измерения: DC от 5 до 60

- автоматическая идентификация: IEEE 802.3 af и 802.3 at / не стандарт

- диапазон мощности: от 0 до 18 Вт.

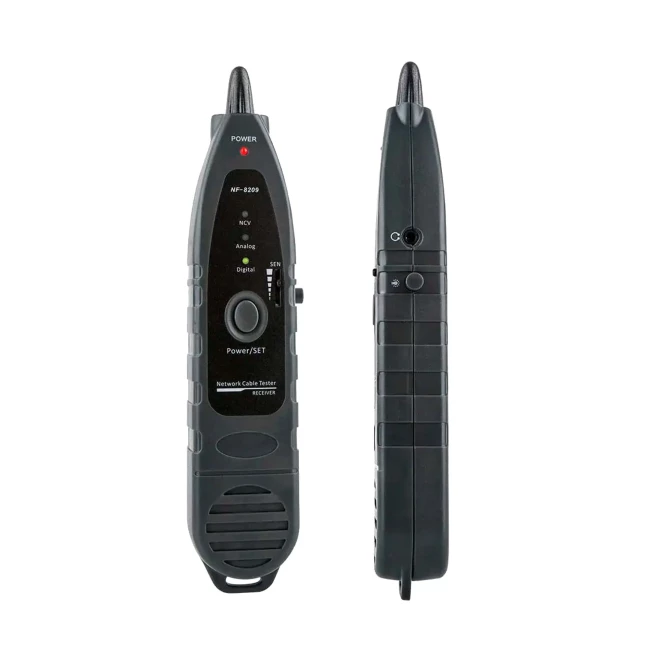

Приемник:

1. Настраиваемая чувствительность
2. Детектирование AC переменного напряжения
3. Встроенный фонарик
4. Питание: 9В, "Крона", потребление 100 мА
5. Индикация малого заряда батарей: порог 6В
6. Габариты: 210 х 43 х 27 мм

Удаленный ответчик:

1. Порт: RJ45
2. Защита: 48В DC / 5мА
3. Габариты: 65 х 37 х 23 мм

Стандартная комплектация кабельного тестера NF8209:

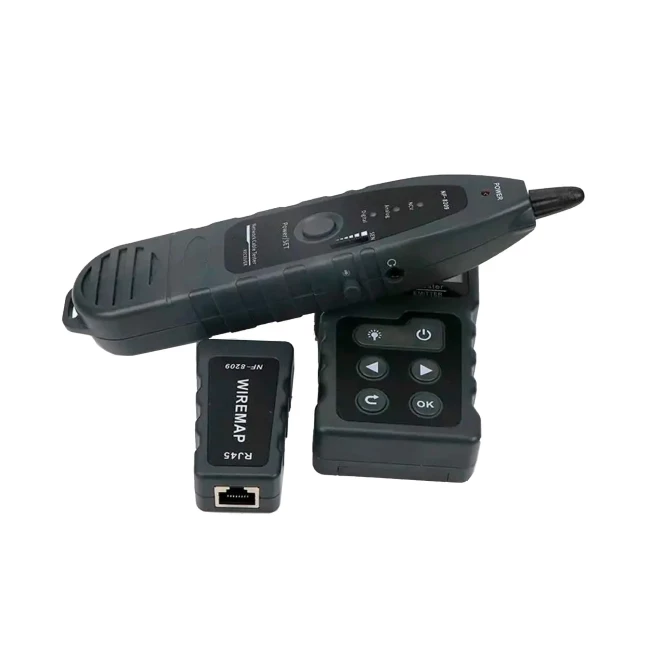

Основной тестер NF8209 - 1шт. - Дистанционный датчик - 1 шт. - Приемник - 1 шт. - мягкая Сумка - 1 шт. - Набор тестовых кабелей - 1 комплект. - Руководство пользователя - 1 экз. - Гарантийный талон - 1 экз.
